Vorfertigung Sanitärinstallation bei Martin Bruch Haustechnik – Werk Velten

Martin Bruch Haustechnik fertigt Vorwandinstallationen, Steigleitungen sowie horizontale Leitungsstränge standardisiert im Werk Velten vor und montiert diese bauabschnittsweise auf der Baustelle. Durch die werkseitige Vorfertigung werden Montagezeiten gegenüber herkömmlichen Verfahren verkürzt. Die Abläufe der nachfolgenden Gewerke werden nicht beeinträchtigt, und der geplante Bauzeitenplan kann zuverlässig eingehalten werden. Ziel ist eine maßhaltige, kollisionsfreie und normgerechte Ausführung mit definierter Qualität.

Leistungsumfang:

• Vorwandelemente für WC, Waschtisch, Urinal und weitere Sanitärobjekte, inklusive kompatibler Anschluss-Sets

• Steigleitungen für Kaltwasser, Warmwasser, Zirkulation und Abwasser

• Werkseitig vorgefertigte horizontale Verteilleitungen mit Abzweigen zu den Vorwandelementen

• Systembefestigungen, Brandschutzdurchführungen, Medien- und Strangkennzeichnung

• Prüfungen, Dokumentation und Übergabe

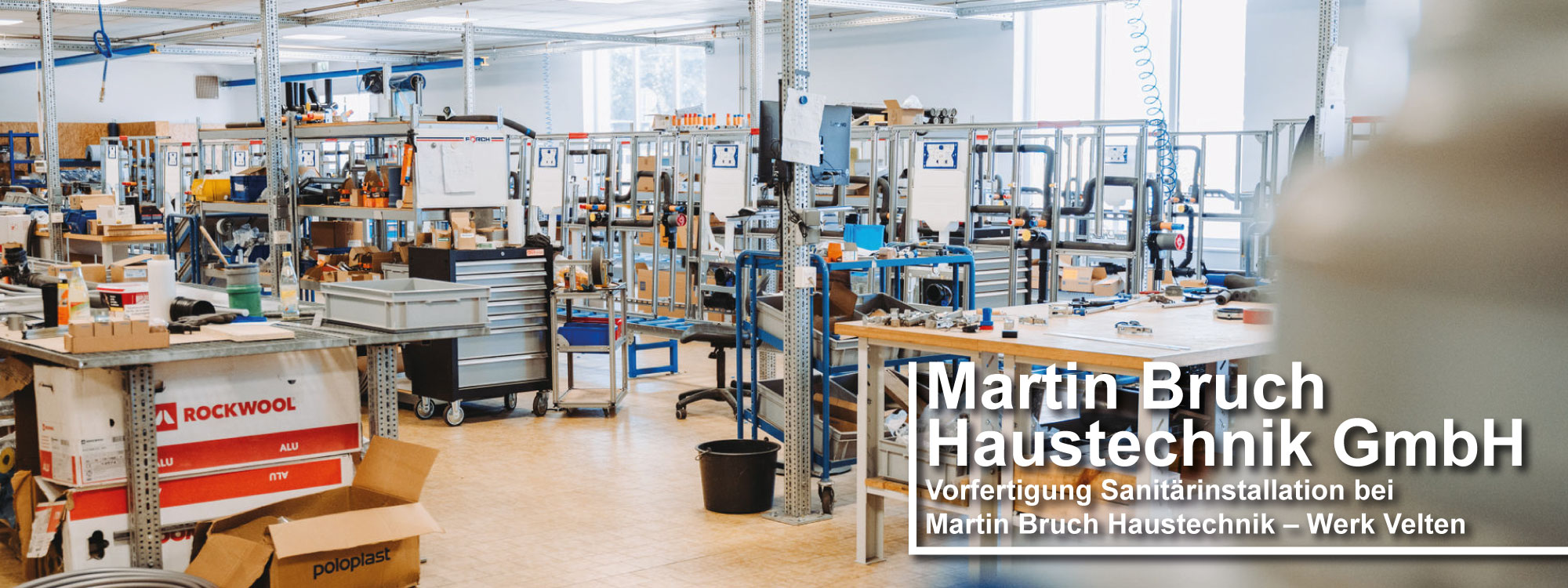

Vorfertigung im Werk Velten: Die Vorfertigung basiert auf freigegebenen Planunterlagen, Maßaufnahmen und, sofern verfügbar, digitalen Bestandsdaten. Im Werk Velten werden Baugruppen nach Stück- und Längelisten gefertigt, beschriftet und transportsicher verpackt.

Die Vorfertigung umfasst:

• Rohrleitungen aus zugelassenen Systemen (z. B. Edelstahl, Kupfer, Mehrschichtverbund) inklusive Formteilen

• Tragschienen und Rohrschellen mit Schalldämmeinlage

• Vormontierte Wand- und Deckendurchführungen (Schutz- und Futterrohre)

• Eindeutige Kennzeichnung von Strängen, Abzweigen, Medien und Flussrichtungen

• Optional werkseitige Dämmung, sofern transport- und montagegeeignet

Vorwandelemente: Es kommen geprüfte Vorwandelemente zum Einsatz, angepasst an die baulichen Randbedingungen. Die Befestigung erfolgt gemäß Herstellerangaben an Rohbau- oder Montagewänden. Anschlüsse werden spannungsfrei und schall-/korrosionsschutzgerecht hergestellt; Auslässe sind bis zur Endmontage geschützt. Einbauhöhen, Achsmaße und Anschlusslagen werden vor Auslieferung und auf der Baustelle kontrolliert. Durch die vormontierten Anschlussgruppen wird die Montagezeit pro Element reduziert.

Steigleitungen Steigleitungen werden in Installationsschächten oder -kanälen geplant und montiert. Die Dimensionierung erfolgt nach DIN EN 806, DIN 1988 sowie DIN EN 12056 (Abwasser). Festpunkte, Gleitlager und Dehnungsausgleiche sind für temperaturbedingte Längenänderungen ausgelegt. Geschossdurchdringungen erhalten zugelassene Brandschutzsysteme nach MLAR. Die Schachtbelegung wird mit anderen Gewerken koordiniert, um kollisionsfreie Abläufe sicherzustellen.

Horizontale Leitungsstränge: Die horizontalen Verteilungen (Etagenverteiler, Wohnungsanbindungen, Abzweige) werden im Werk Velten als montagefertige Sektionen vorgefertigt.

Dabei werden:

• Gefälle bei Abwasserleitungen werkseitig berücksichtigt

• Abmessungen und Anschlusspunkte entsprechend Maßaufnahme gefertigt

• Befestigungsabstände gemäß Systemvorgaben eingehalten

• Baugruppen transportsicher geschützt und mit Einbaukennzeichnung versehen Die standardisierten Baugruppen ermöglichen eine zügige Installation im Ausbau, sodass Folgeleistungen wie Trockenbau, Estrich oder Elektroinstallationen ohne Verzögerungen fortgeführt werden können.

Montage und Ablauf

1. Koordination und Freigabe: Prüfung der Rohbauverhältnisse, Kollisionsprüfung, Freigabe der Fertigungsunterlagen. Termin- und Logistikplanung abgestimmt mit der Bauleitung.

2. Montage Steigleitungen: Setzen der Befestigungen, Einbau der Leitungen, Brandschutz der Durchdringungen, abschnittsweise Druck- und Dichtheitsprüfung.

3. Einbringen der vorgefertigten Horizontalstränge: Positionieren, Ausrichten und Befestigen; Anbindung an Steigleitungen und Vorwandelemente. Die vormontierten Sektionen reduzieren die Montagezeiten im Vergleich zur konventionellen Einzelteilmontage.

4. Einbau Vorwandelemente: Befestigung, Anschluss und Funktionskontrolle. Die rasche Fertigstellung ermöglicht den umgehenden Weiterbau der nachfolgenden Gewerke ohne Unterbrechung.

5. Dämmung: Ausführung von Wärme-, Kälte- und Tauwasserschutz nach GEG, DIN 1988 und Schallschutz nach DIN 4109.

6. Prüfungen und Spülung: Dichtheitsprüfung nach DIN EN 806-4, Spül- und Hygieneprozeduren gemäß VDI 6023, Funktions- und Temperaturprüfung.

7. Dokumentation: Revisionsunterlagen, Strangschemata, Mess- und Prüfprotokolle, Fotodokumentation Brandschutz, As-built-Pläne.

Qualitätssicherung: Die Fertigung in Velten erfolgt nach internen Prüfvorgaben und Herstellerrichtlinien. Press- und Steckverbindungen werden visuell und messtechnisch kontrolliert. Maßhaltigkeit gemäß DIN 18202; Befestigungen korrosionsgeschützt und schallentkoppelt. Trennung der Medien ist sichergestellt; stagnationsarme, durchströmte Installationsführung. Alle Baugruppen erhalten eine eindeutige Kennzeichnung für die sichere Zuordnung auf der Baustelle.

Brandschutz, Arbeitssicherheit und Ablaufstabilität Deckendurchdringungen und Schachtabschlüsse werden mit allgemein bauaufsichtlich zugelassenen Systemen hergestellt und dokumentiert. Die Montage erfolgt unter Einhaltung der geltenden Arbeitsschutzbestimmungen. Durch die kompakten Einbauzeiten und die vordefinierten Montagefenster bleibt der Bauzeitenplan stabil; Schnittstellen und Störungen für nachfolgende Gewerke werden minimiert.

Vorteile der Vorfertigung:

• Kürzere Montagezeiten gegenüber herkömmlicher Einzelteilmontage

• Reproduzierbare, normgerechte Qualität durch standardisierte Prozesse

• Kollisionsarme Installation und störungsfreier Ablauf für nachfolgende Gewerke

• Termin- und Ablauf­sicherheit durch parallele Werkfertigung und Baustellenmontage

• Optimierte Logistik durch Baugruppenlieferung und klare Kennzeichnung

Mit der Vorfertigung im Werk Velten stellt Martin Bruch Haustechnik eine kontrollierte, effiziente und terminsichere Umsetzung von Sanitärinstallationen mit Vorwandelementen, Steigleitungen und vorgefertigten horizontalen Leitungssträngen bereit. Objektspezifische Fertigungs- und Montagekonzepte inklusive Termin- und Logistikplanung werden projektspezifisch ausgearbeitet.
